스프링 MVC 구조 알아보기

이전 글에서 프론트 컨트롤러 패턴으로 프레임 워크를 구현해봤는데
그 구조는 스프링 MVC와 동일하다.

직접 만든 프레임워크와 스프링 MVC 비교

• FrontController → DispatcherServlet
• handlerMappingMap → HandlerMapping(inerterface)
• MyHandlerAdapter → HandlerAdapter
• ModelView → ModelAndView
• viewResolver → ViewResolver(interface)
• MyView → View(인터페이스)

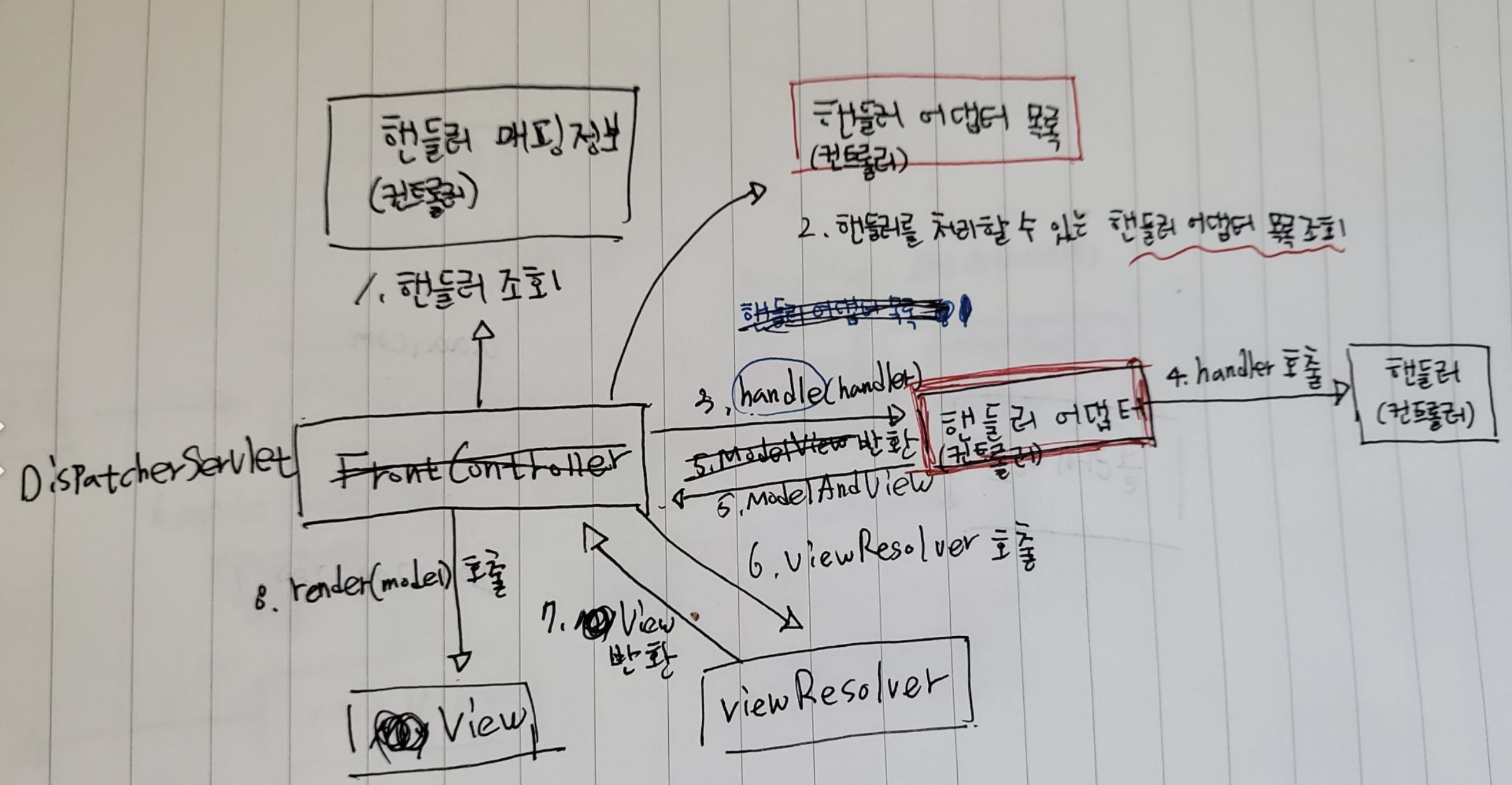

디스패쳐 서블릿(DispatchServlet) 구조

---

지금까지 위의 내용은 스프링 MVC를 아주 간단하게 만든 프레임워크이다.
즉, 스프링에서 DispatcherServlet이 프론트 컨트롤러이며, 가장 핵심이 된다.

DispatcherServlet 서블릿 등록

• DispatcherServler도 부모 클래스에서 HttpServlet을 상속 받아서 사용하고, 서블릿으로 동작한다.
  • DispatcherServlet → FrameworkServlet → HttpServletBean → HttpServlet
• 스프링 부트는 DispatcherServlet을 서블릿으로 자동으로 등록하면서 모든 경로(urlPattern=”/”)에 대해 매핑한다.
  • 참고 : 더 자세한 경로가 우선 순위가 높음

요청 흐름

• 서블릿이 호출되면 HttpServlert이 제공하는 service()가 호출된다.
• 스프링 MVC는 DispatcherServlet의 부모인 FrameworkServelt에서 service()를 오버라이드 함.
• FrameworkServlet.service()를 시작으로 여러 메서드가 호출되면서 DispatcherServlet.doDispatcher()가 호출 됨.

doDistpatcherServlet()

DispatcherServlet에서 가장 중요한 메서드이다. 아주 간단하게 코드를 요약해서 살펴 보자.

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
        HttpServletRequest processedRequest = request;
        HandlerExecutionChain mappedHandler = null;
        ModelAndView mv = null;

        // 1. 핸들러 조회
        mappedHandler = getHandler(processedRequest);
        if (mappedHandler == null) {
            noHandleFound(processedRequest, response);
            return;
        }

        // 2.핸들러 어댑터 조회-핸들러를 처리할 수 있는 어댑터
        HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
        // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
                mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

        processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
    }

    private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
                                       HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
        // 뷰 렌더링 호출
        render(mv, request, response);
    }

    protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
        View view;
        String viewName = mv.getViewName();
        // 6. 뷰 리졸버를 통해서 뷰 찾기, 7.View 반환
        view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
        // 8. 뷰 렌더링
        view.render(mv.getModelInternal(), request, response);
    }

동작 순서

1. 핸들러 조회
   → 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
2. 핸들러 어댑터 조회
   → 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
3. 핸들러 어댑터 실행
   → 핸들러 어댑터를 실행한다.
4. 핸들러 실행
   → 핸들러 어댑터가 실제 핸들러를 실행한다.
5. ModelAndView 반환
   → 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환한다.
6. viewResolver 호출
   → 뷰 리졸버를 찾고 실행한다.
   → JSP는 InternalResourceIvewResolver가 자동 등록되고, 사용된다.
7. View 반환
   → 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담항하는 뷰 객체를 반환한다.
   → JSP의 경우 InternalResourceIvew(JstlView)를 반환 하는데,
   내부에 forward()로직이 있다.
8. 뷰 렌더링
   → 뷰를 통해서 뷰를 렌더링 한다.

스프링 MVC의 강점

---

• DispatcherServlet 코드의 변경 없이, 원하는 기능을 변경하거나 확장할 수 있다.
  그렇기 때문에 대부분 인터페이스로 제공된다.
• 이 인터페이스만 구현해서 DispatcherServlet에 등록하면 커스텀 컨트롤러도 만들 수 있는 것이다.

정리

---

너무 깊게 들어갈 필요는 없고 이렇게 큰 그림만 알고 있으면 된다.
이미 스프링에 다 구현이 되어 있기 때문이고, 문제 해결에 도움이 되고, 확정 포인트를 알 수 있을 것이다.
모든 것이 그렇듯.
